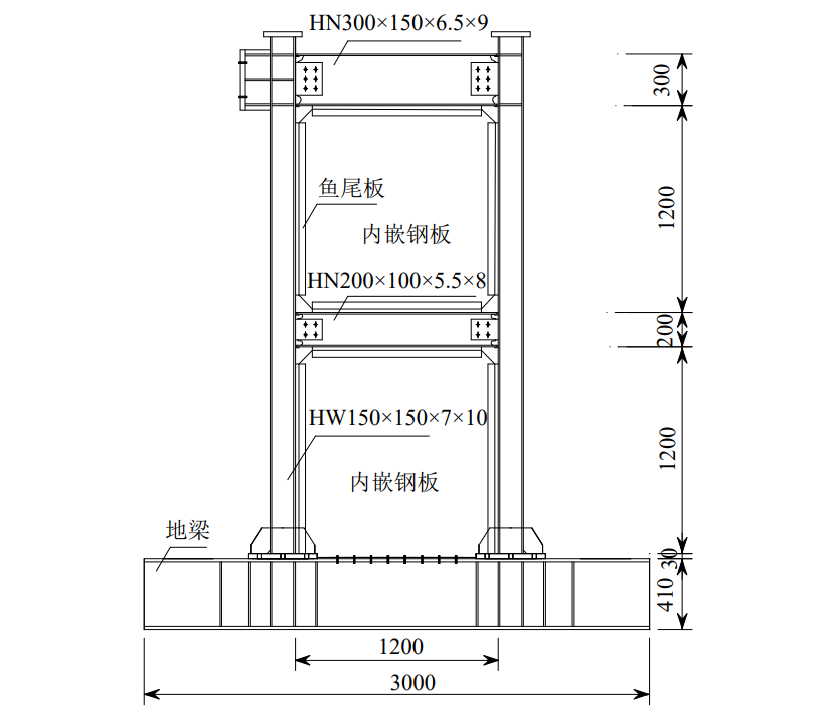

设计了一种一榀单跨两层的薄钢板剪力墙结构，用于开展低周反复荷载试验研究，分析结构的受力机理、破坏模式、滞回性能、延性等抗震性能指标。试验模型为单跨两层，根据相似理论设计原则和实验室的加载能力，几何相似比例为 1∶3。钢材均采用 Q235-B，内填钢板高厚比λ=300，厚度为 4.0 mm，柱截面为 HW150×150×7×10，中梁截面为 HN200×100×5.5×8，顶梁截面为 HN300×150×6.5×9。 钢板墙与钢框架采用鱼尾板焊接连接方式，梁与框 架柱采用栓焊连接。地梁截面 H410×350×12×25，试 件与地梁采用螺栓连接。试件具体尺寸如图 所示：
